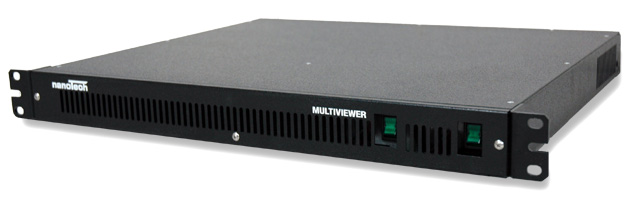

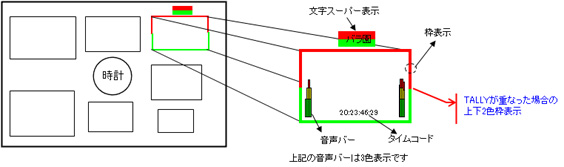

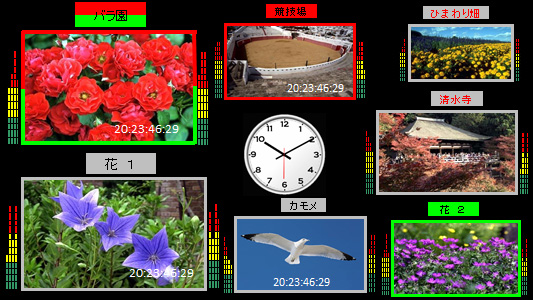

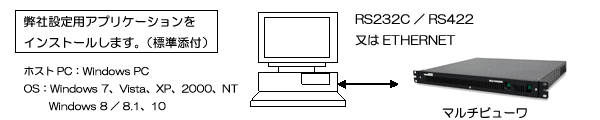

デジタルハイビジョン放送用 『HDマルチビューワ』 HDM400Fシリーズ　16/9/8/4分割表示装置 自由配置分割表示装置 シリアルデジタル信号入力用 　概要 　 HDM416Fは最大16系統のハイビジョンシリアル信号またはD1シリアル信号を任意に縮小して、1つの画面に合成表示する 分割表示モニター装置です。 分割画面に表示される各系統画像は設定用PCの『自由配置作成アプリケーション』によって、画面上の自由な位置に 表示する事が出来ます。 また、表示される各画面のTALLY枠の色や画像枠内外の文字表示、文字サイズ、文字色、音声レベル表示等に関する設定が出来ます。 入力数によりHDM409F：9分割表示装置、HDM408F：8分割表示装置及びHDM404F：4分割表示装置があります。 　機能 　 HDマルチビューワフリーレイアウトシリーズは機能別に分類 品　名 型　式 仕　様 表　示 16分割 HDM416F　　　　(NEWタイプ) 電源2重化タイプ(RoHS対応品) 16 〜 1 分割可能 HDM416FL　　　(NEWタイプ) 1電源タイプ(RoHS対応品) 9分割 HDM409F　　　　(NEWタイプ) 電源2重化タイプ(RoHS対応品) 9 〜 1 分割可能 HDM409FL　　　(NEWタイプ) 1電源タイプ(RoHS対応品) 8分割 HDM408F　　　　(NEWタイプ) 電源2重化タイプ(RoHS対応品) 8 〜 1 分割可能 HDM408FL　　　(NEWタイプ) 1電源タイプ(RoHS対応品) 4分割 HDM404F　　　　(NEWタイプ) 電源2重化タイプ(RoHS対応品) 4 〜 1 分割可能 HDM404FL　　　(NEWタイプ) 1電源タイプ(RoHS対応品) 　特徴 　 1．非同期HD及びSD（D1）SDI信号を混在入力可能 　 2．オーバースキャンモニター対応表示可能（定格・仕様参照） 　 3．エンベデッドオーディオの信号レベルを画面上に2、4、8chバー表示可能（レベル色3色固定） 　 4．各縮小画面にキャラクタ全角漢字、最大16文字（半角32文字）2行を表示可能 　 5．任意のサイズに縮小表示可能 　 6．TALLY枠を縮小画面の縁に付加可能（定格・仕様参照） 　 7．TALLY枠が重なった場合は上下に2種類のTALLYの色で表示。（キャラクタの背景にタリー色表示可能） 　 8．入力画像の表示フォーマットを64種プリセット可能で設定データの登録や切替が可能 　 9．入力画像の表示位置変更可能　（自由配置設定アプリケーション供給） 　　　＊但し、ピクチャーインピクチャーなどの画像の重ね合わせ表示は出来ません 　 10．画像枠の外側及び内側にキャラクタ表示/音声レベル表示可能 　 11．設定用PCで文字や枠等を入力可能 （設定アプリケーション供給）（ETHERNET、RS232C、RS422接続） 　 12．ファンおよび各種アラームを通知可能 　 13．HDシリアル信号2系統及びDVI出力可能 (変換アダプタによるHDMI接続可能) 　 14．任意映像1系統中の音声2chをセレクトし、エンベデッド音声付映像信号として出力 　 15．各入力のVITC/LTCパケットを検出しタイムコードを各chに表示可能 　 16．LTC入力によるアナログ時計を表示可能 　 17．筺体は1Uのコンパクトな標準ラックタイプ 　 18．信頼性が高い電源2重化　（Lタイプは除く） 　自由配置例 　 　合成画面表示概要 　 　定格・仕様 定格・仕様 HDマルチビューワシリーズ 項　　目 仕　　様 HDM416F HDM409F HDM408F HDM404F 入　力 HD、SD シリアル入力 規 格 ハイビジョンシリアル SMPTE 292M規格、 SMPTE 296M規格、 SMPTE RP211規格 及びD1シリアル SMPTE 259M規格準拠 ○ ○ ○ ○ インピーダンス 75オーム不平衡　　BNC フィールド／フレーム周波数 フィールド：60Hz、59.94Hz、50Hz フレーム：30Hz、29.97Hz、25Hz、24Hz、23.97Hz 有効ライン数 HD時1080本 SD時NTSC480本、PAL576本 空間フィルタ 水平：補間フィルター内蔵 線形フィルタ 垂直：補間フィルター内蔵 タイムコード入力 SMPTE 12M-2規格（VITC/LTC） （SMPTE RP188規格、 SMPTE RP196規格） ○ ○ ○ ○ LTC入力 規 格 SMPTE 12M-1規格 BNC（シングルエンデット） ○ ○ ○ ○ 入力同期信号 規 格 ブラックバースト入力（NTSC） ○ ○ ○ ○ インピーダンス 75オーム フィールド周波数 59.94Hz 出　力 HDシリアル出力 規 格 ハイビジョンシリアル BTA S-004C、 S-005C、S-006C規格準拠 ○ ○ ○ ○ インピーダンス 75オーム不平衡　　BNC 出力系統数 2系統出力 フィールド周波数 59.94Hz 有効ライン数 最大1080本（約87、90、93、95、98、100％オーバースキャン表示対応） DVI出力 フィールド周波数 59.94Hz DVI変換アダプタによる HDMI接続可能 有効ドット×ライン数 1920ドット×1080本　（インターレス） 表　示 画像分割表示数 最大分割表示数 16 9 8 4 分割画面の合成表示 可能分割表示数（表示位置変更可能） 16 〜 1 9 〜 1 8 〜 1 4 〜 1 入力画像表示フォーマットの プリセット機能 入力画像表示フォーマット 64種プリセット可能 ○ ○ ○ ○ 画像自由配置、ファイル登録機能 アプリケーションでの設定を PCに登録可能 ○ ○ ○ ○ 分割画面の合成表示内の 部分拡大表示 任意指定系統の拡大 ○ （3段階） ○ （2段階） ○ （2段階） ○ キャラクタスーパー表示 英数字・記号・半角32（全角16）文字 ○ ○ ○ ○ 漢字全角16（半角32）文字×2行 8種類任意色表示 表示キャラクタスムージング サイズ7種類 ○ ○ ○ ○ 音声バー表示 2、4、8chの表示選択可能 （赤、黄、緑、青4色固定） ○ ○ ○ ○ タリー表示 RGB各8ビットにより合成された色を 2種類表示、枠の太さ（8段階）、 タリーが重なった場合は枠を上下に2色で表示可能、又キャラクターの背景にタリー色を付加可能 ○ ○ ○ ○ オーバースキャンモニター対応 全分割画面を約87％また90、93 95、98、100％の6段階で出力 ○ ○ ○ ○ 制　御 シリアル制御 RS232C又はRS422にて ホストPCよりコントロール ○ ○ ○ ○ ETHERNET （100BASE-TX/10BASE-T）より コントロール ○ ○ ○ ○ 接点制御 パラレル接点入力、アラーム出力 ○ ○ ○ ○ 電　源 AC電源入力 AC100V ○ ○ ○ ○ 消費電力 最大200VA 2A以下 2A以下 2A以下 1.5A以下 リダンダント電源（電源の2重化） Lタイプは除く ○ ○ ○ ○ その他 主な特徴 HD及びSD（D1）SDI信号を 混在入力可能 ○ ○ ○ ○ HD及びSD（D1）SDI 非同期信号入力可能 ○ ○ ○ ○ 鉛フリー（RoHS）対応 ○ ○ ○ ○ 筺体 標準ラックタイプ 1U 1U 1U 1U 　操作概略 　 HDマルチビューワの操作は、Windowsを搭載したホストPCに、弊社設定用アプリケーションをインストールして行います。 文字の登録や画面サイズの変更を、GUIを使用して設定することができます。 　 　外観図 　 ・背面等の取り付け部品及び名称は仕様上、お断り無く変更する場合がありますのでご了承願います。 　詳細は外観図及び寸法図の資料をご請求下さい。 　各型式の参考寸法（両サイドの取付金具を除く） 　 型　式 幅 高さ 奥行 HDM416F 432mm 44mm　(1U) 380mm HDM409F 432mm 44mm　(1U) 380mm HDM408F 432mm 44mm　(1U) 380mm HDM404F 432mm 44mm　(1U) 380mm 　 ・下記の参考外観図は型式HDM416F 正面 背面 　重量 　 　　約 6 Kg 　カタログ 　 　 　HDM400Fシリーズカタログ　(PDF : 441KB) HOME | 会社概要 | 製品情報 | 製品詳細 | 資料請求
