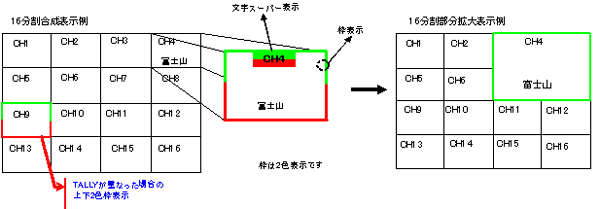

デジタルハイビジョン出力 『マルチビューワ』 MV400シリーズ　16/9分割表示装置 NTSC、PALアナログ信号入力用 　概要 　 MV416は最大16系統のNTSC、PALアナログ信号を16分割又は12分割、9分割及び4分割された画面に縮小して1つのハイビジョン画面に 合成表示する分割表示モニター装置です。 入力画像の表示フォーマット64種のプリセット機能、文字スーパー表示を画像枠外に表示するモード及びアナログ時計表示が追加されました。 入力数によりMV409-9分割表示装置とMV404-4分割表示装置（詳細仕様は別ページ参照）があります。 　機能 　 マルチビューワシリーズは機能別に分類 品　名 型　式 仕　様 表　示 16分割 MV416　　　　(NEWタイプ) 電源2重化タイプ(RoHS対応品) 16、12、9、4、1 分割可能 MV416L　　　(NEWタイプ) 1電源タイプ(RoHS対応品) 9分割 MV409　　　　(NEWタイプ) 電源2重化タイプ(RoHS対応品) 9、4、1 分割可能 MV409L　　　(NEWタイプ) 1電源タイプ(RoHS対応品) 　特徴 　 1．非同期NTSC及びPAL信号を混在入力可能 　 2．オーバースキャンモニター対応表示可能（定格･仕様参照） 　 3．各縮小画面にキャラクタ全角漢字、最大16文字（半角32文字）2行を表示可能 　 4．文字は任意の色、7種類のサイズで表示可能、水平垂直表示位置の調整可能 　 5．任意部分拡大表示可能 　 6．TALLY枠を縮小画面の縁に付加可能　（定格･仕様参照） 　 7．TALLYが重なった場合は上下に2種類のTALLYの色で表示　（キャラクターの背景にタリー色表示可能） 　 8．入力画像の表示フォーマットを64種プリセット可能で設定データの登録や切替が可能 　 9．入力画像の表示位置変更可能 　 10．画像枠の外側及び内側にキャラクタ表示可能 　 11．設定用PCで文字や枠等を入力可能（設定ソフト供給）（ETHERNET、RS232C、RS422接続） 　 12．ファンおよび各種アラームを通知可能 　 13．HDシリアル信号2系統及びDVIの出力可能　（変換アダプタによるHDMI接続可能） 　 14．LTC入力によるアナログ時計を表示可能 　 15．信頼性が高い電源2重化　（Lタイプは除く） 　 16．オプションのSDI入力基板と交換でシリアル信号の入力も可能 　 17．筺体は1Uのコンパクトな標準ラックタイプ 　合成画面表示概要 　 　定格・仕様 定格・仕様 マルチビューワシリーズ 項　　目 仕　　様 MV409 MV416 入　力 NTSC,PAL入力 ※1 オプション 　　HD-SDI入力 　　SD-SDI入力 規 格 NTSC信号：RS170A / SMPTE 170M PAL信号：ITU-R BT.470-6 ○ ○ インピーダンス 75オーム　　BNC フィールド周波数 NTSC信号：60Hz又は59.94Hz PAL信号：50Hz 有効ライン数 NTSC信号：480本 PAL信号：576本 LTC入力 規 格 SMPTE 12M-1規格 BNC（シングルエンデット） ○ ○ 入力同期信号 規 格 ブラックバースト入力 ○ ○ インピーダンス 75オーム フィールド周波数 59.94Hz 出　力 HDシリアル出力 規 格 ハイビジョンシリアル BTA S-004C、 　S-005C、S-006C規格準拠 ○ ○ インピーダンス 75オーム不平衡　　BNC 出力系統数 2系統出力 フィールド周波数 59.94Hz 有効ライン数 最大1080本（約87、90、93、95、98、100％オーバースキャン表示対応） DVI出力　 変換アダプタによるHDMI接続可能 フィールド周波数 59.94Hz DVI変換 アダプタによるHDMI接続可能 DVI変換 アダプタによるHDMI接続可能 有効ドット×ライン数 1920ドット×1080本　（インターレース） 表　示 画像分割表示数 最大分割表示数 9 16 分割画面の合成表示 可能分割表示数 9,4,1 16,12,9,4,1 入力画像表示フォーマットの プリセット機能 入力画像表示フォーマット 64種プリセット可能 ○ ○ ファイル登録機能 入アプリケーションでの設定を PCに登録 ○ ○ 分割画面の合成表示内の 部分拡大表示 任意指定Chの拡大 ○　（2段階） ○　（3段階） キャラクタスーパー表示 英数字・記号・半角32（全角16）文字 ○ ○ 漢字全角16（半角32）文字×2列 8種類任意色表示 表示キャラクタスムージング サイズ7種類 ○ ○ タリー表示 RGB各8ビットにより合成された色を 2種類表示、枠の太さ（8段階）、 タリーが重なった場合は枠を上下に2色で表示可能、又キャラクターの背景にタリー色を付加可能 ○ ○ オーバースキャンモニター対応 全分割画面を約87％また90、93 95、98、100％の6段階で出力 ○ ○ 制　御 シリアル制御 RS232C又はRS422にて ホストPCよりコントロール ○ ○ ETHERNET （100BASE-TX/10BASE-T）より コントロール ○ ○ 接点制御 パラレル接点入力、アラーム出力 ○ ○ 電　源 AC電源入力 AC100V ○ ○ 消費電力 最大200VA 2A以下 2A以下 リダンダント電源（電源の2重化用） Lタイプは除く ○ × その他 筺体 標準ラックタイプ 1U 1U 主な特徴 鉛フリー（RoHS）対応 ○ ○ ※1 HD、SD-SDI入力基板と交換し、非同期のSDI信号の入力可（オプション） 　操作概略 　 マルチビューワの操作は、Windowsを搭載したホストPCに、弊社設定アプリケーションをインストールして行います。 文字の登録や画面サイズの変更を、GUIを使用して設定することができます。 　 　外観図 　 ・背面等の取り付け部品及び名称は仕様上、お断り無く変更する場合がありますのでご了承願います。 　詳細は外観図及び寸法図の資料をご請求下さい。 　各型式の参考寸法（両サイドの取付金具を除く） 　 型　式 幅 高さ 奥行 MV416 432mm 44mm　(1U) 380mm MV409 432mm 44mm　(1U) 380mm 　 　MV404タイプはMV404分割表示装置の専用ページを参照下さい。 　 ・下記の参考外観図は型式MV416 正面 背面 　重量 　 　　約 6 Kg 　カタログ 　 　 　MV400シリーズカタログ　(PDF : 411KB) HOME | 会社概要 | 製品情報 | 製品詳細 | 資料請求
